SOLIDWORKS Tipp – Dateipositionen bearbeiten

Veröffentlicht am von
2

Hallo liebe SOLIDWORKS-Gemeinde,

die Dateipositionen in SOLIDWORKS zu bearbeiten war bisher ein etwas umständliches Unterfangen. Es war bzw. ist auch ein Bearbeiten der Registrierungseinträge möglich, allerdings ist dies für den normalen Anwender eher ungeeignet.

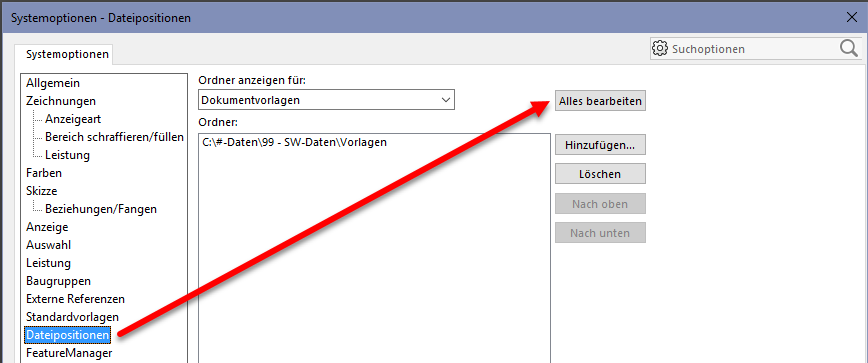

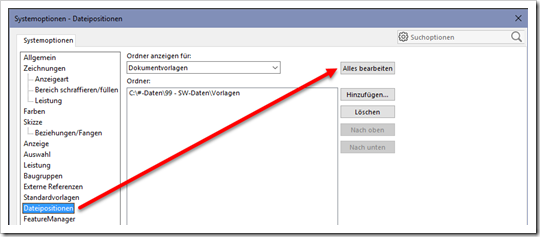

Mit SOLIDWORKS 2017 kam eine neue Bearbeitungsfunktion der Dateipositionen hinzu. Die Funktion “Alles bearbeiten” ermöglicht die schnelle und bequeme Bearbeitung aller Dateipositionen:

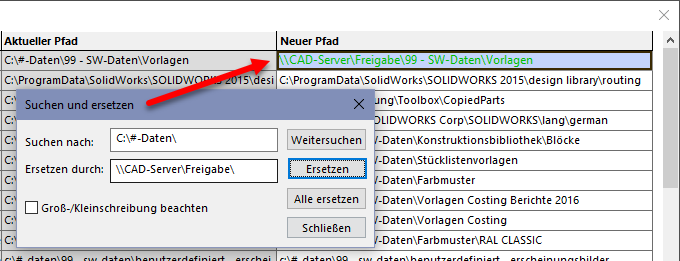

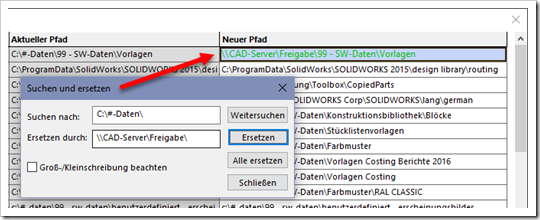

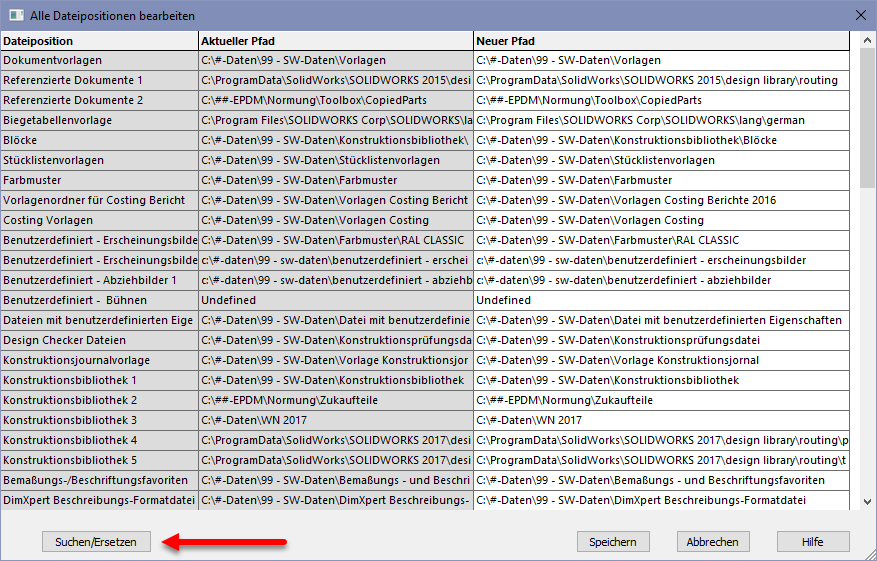

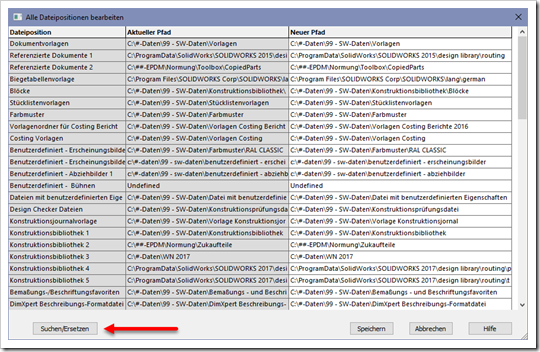

Wird die Funktion über die entsprechende Befehlsschaltfläche aktiviert erscheint ein Dialog mit allen Dateipositionen. Darin kann mit markiertem Befehl gesucht und ersetzt werden:


Mit dieser Funktion lassen sich z.B. lokale Pfade recht schnell auf einen Server-Pfad umstellen.


Die Dateipositionen auf einen Server zu legen hat einige Vorteile, weshalb ich diesen Tipp für Sie erstellt habe. Vorteile sind:

  • Daten auf dem Server werden in aller Regel gesichert und sind auch nach einem Totalausfall der lokalen Rechners noch vorhanden. Erstellte Vorlagen und sonstige SOLIDWORKS relevante Daten sind noch da!
  • Eine zentrale Ablage dieser Daten ist für die Zusammenarbeit mehrerer Konstrukteure wichtig. Eine zentrale Pflege von z.B. Vorlagen wirkt sich sofort auf alle Arbeitsplätze aus und Baugruppen mit verwendeten Konstruktionsbibliotheksteilen können an allen Arbeitsplätzen geöffnet werden.

Ich hoffe der Tipp hat Ihnen gefallen und bringt Sie in Ihrer täglichen Arbeit mit SOLIDWORKS weiter. Schauen Sie doch mal wieder hier vorbei, ich freue mich auf Sie!

Ihr Thomas Fochler von SOLIDWORKS-Tipps.de

SOLIDWORKS Tipp – Spiegeln von Zeichnungsansichten

Veröffentlicht am von
1

Hallo liebe SOLIDWORKS-Gemeinde,

immer wieder fragen mich Kunden, ob es eine Möglichkeit gibt Zeichnungen zu spiegeln. Bisher musste ich das immer verneinen. Seit SOLIDWORKS 2017 haben wir dazu aber eine tolle Funktion, welche uns das Leben wieder mal ein Stück leichter macht.

Nehmen wir mal an wir haben ein Blechteil in einer linken und rechten Variante. Eine Zeichnung von einer dieser Varianten ist bereits erzeugt, nun benötige ich aber noch die spiegelverkehrte Variante dazu. Nichts leichter als das!

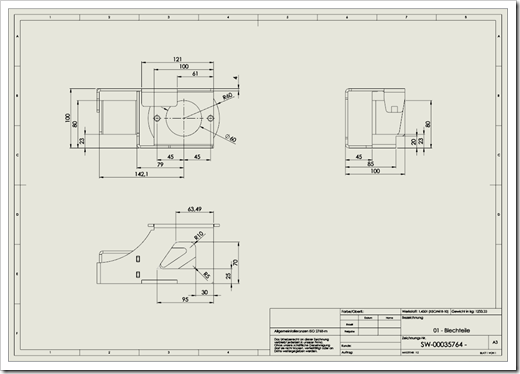

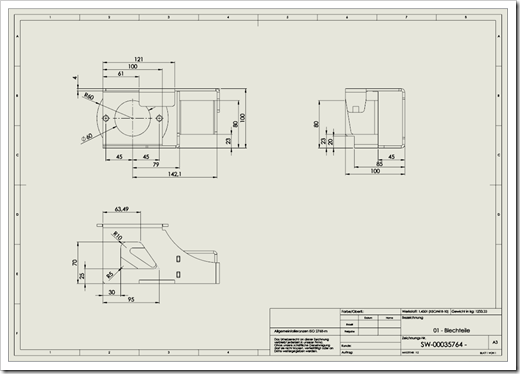

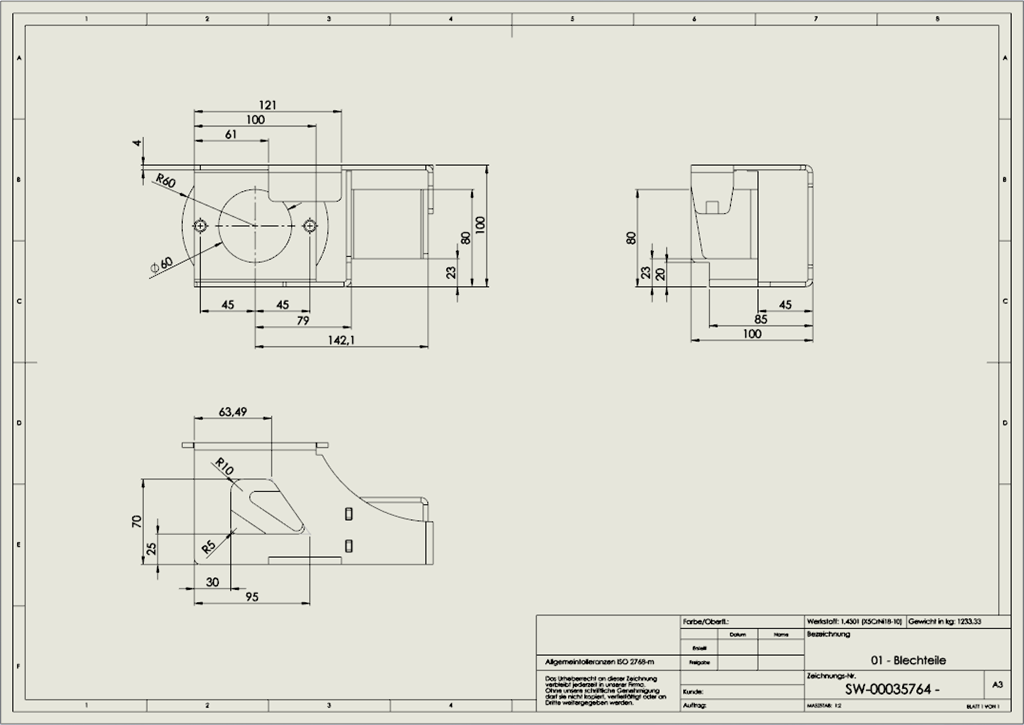

Ausganszeichnung:


Durch eine Kopie bekommen wir erst einmal die gleich Zeichnung nochmals. Bei der Kopie wählen wir aber die Mutteransicht der dargestellten Ansichten an und schauen uns die Eigenschaften der Ansicht etwas genauer an:

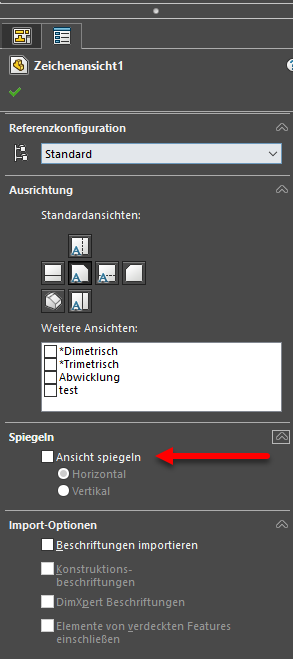

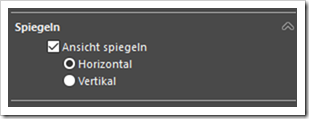

Unter den Standard Ausrichtungen gibt es bei der Ansicht einen Punkt “Spiegeln”. Eventuell muss dieser noch ausgeklappt werden. Wird der Haken bei “Spiegeln” gesetzt kann als Option noch die Spiegelrichtung definiert werden. In meinem Beispiel verwende ich die horizontale Spiegelung.

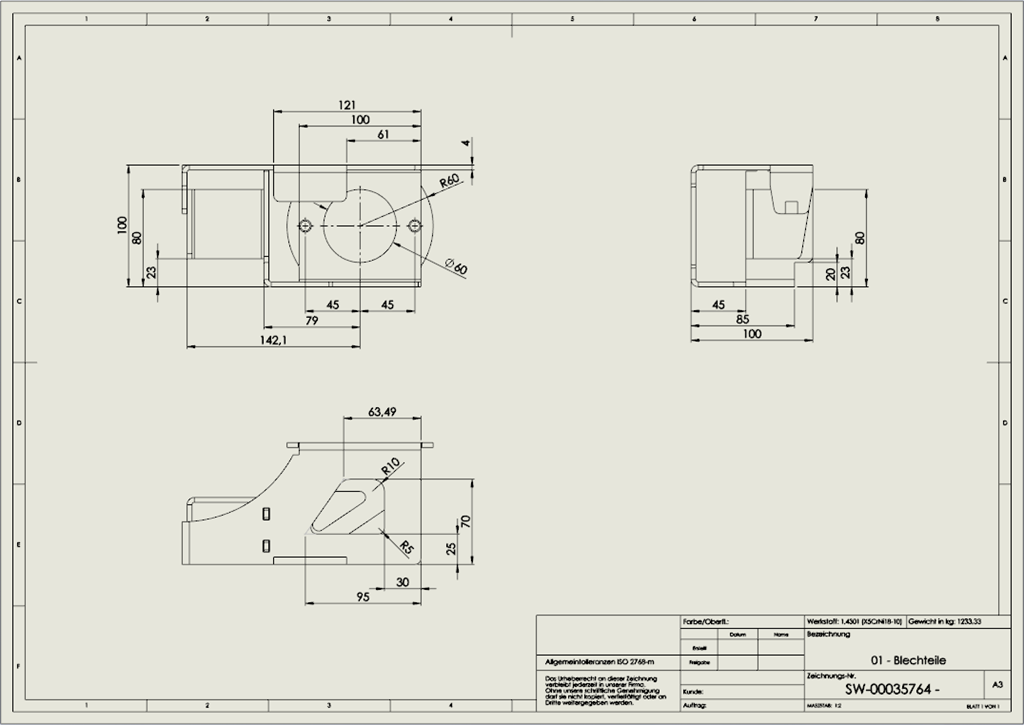

Das Ergebnis ist eine gespiegelte Zeichnung (alle abhängigen Ansichten werden mit gespiegelt), bei der alle Bemaßungen immer noch am Modell hängen und assoziativ sind.


Wieder mal hat mir SOLIDWORKS den Feierabend gerettet Open-mouthed smile.

Ich hoffe der Tipp hat Ihnen gefallen und bringt Sie in Ihrer täglichen Arbeit mit SOLIDWORKS weiter. Schauen Sie doch mal wieder hier vorbei, ich freue mich auf Sie!

Ihr Thomas Fochler von SOLIDWORKS-Tipps.de

SOLIDWORKS Tipp – Erstellung dynamischer Federn

Veröffentlicht am von
6

Hallo liebe SOLIDWORKS Gemeinde,

ab und an werde ich von meinen Kunden gefragt, wie dynamische Feder (Federn die bei Bewegung tatsächlich die Form ändern) in SOLIDWORKS erstellt werden können. In einem kleinen Video Tutorial habe ich das mal zusammengefasst und erklärt:

Andreas Spieler (SOLIDWORKS) hat mir dazu ein animiertes und gerendertes Video zur Verfügung gestellt, welches ich Ihnen auch nicht vorenthalten möchte:

Ich hoffe das Tutorial hat Ihnen gefallen. Kommen Sie für weitere Tipps und Tricks einfach mal wieder auf meiner Seite vorbei, ich freue mich auf Sie!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

What`s new in SOLIDWORKS 2017 – Teil 2

Veröffentlicht am von
Kommentar

Hallo liebe SOLIDWORKS Gemeinde,

heute möchte ich Ihnen weitere Neuigkeiten im SOLIDWORKS 2017 vorstellen. Ein paar nützliche Features sind wieder mal dabei!

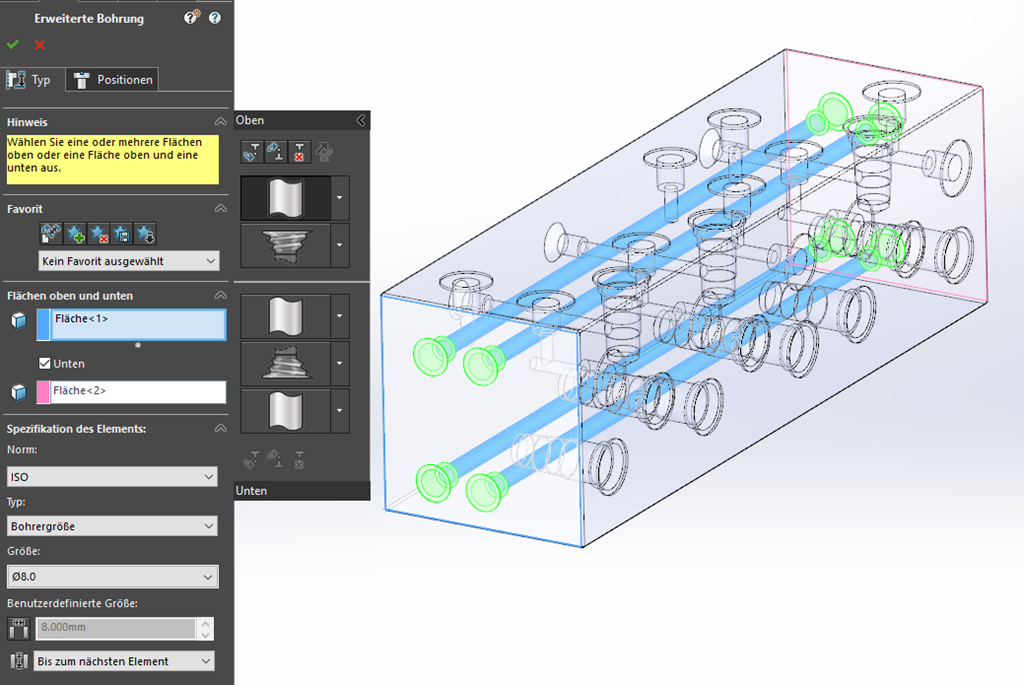

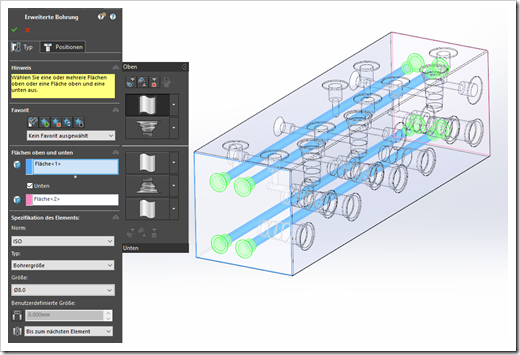

Erweiterte Bohrungen bei der Teilemodellierung:

Bisher mussten mehrstufige Bohrungen über mehrere Features erstellt werden. Mit der neuen Funktion “erweiterte Bohrung” können verschiedene Stufen einer Bohrung in einem Feature erstellt werden. Alles natürlich mit Zugriff auf die im Bohrungsassistenten befindliche Normdatenbank. Das Anlegen von Favoriten für bestimmte Bohrungsarten ist natürlich ebenfalls möglich.

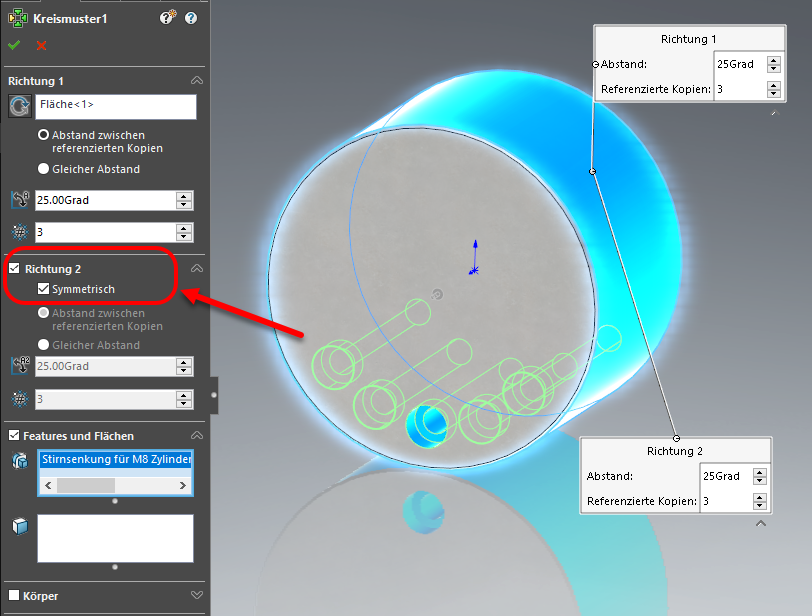

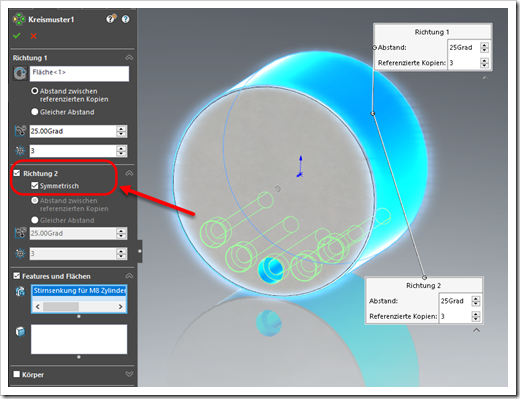

Kreismuster in zwei Richtungen (symmetrisch):

Hin und wieder sind symmetrische, kreisförmige Muster beim Modellieren von Drehteilen hilfreich. Mit SOLIDWORKS 2017 ist dies nun möglich, was ein separates spiegeln des Musters unnötig macht.

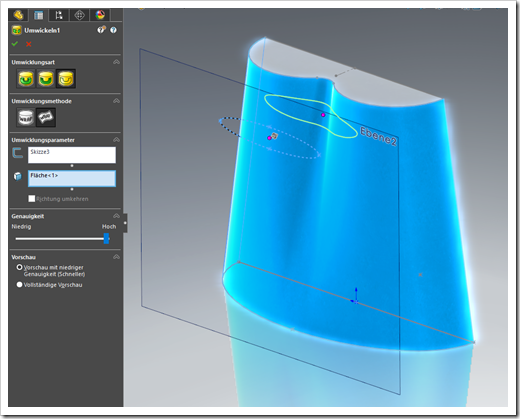

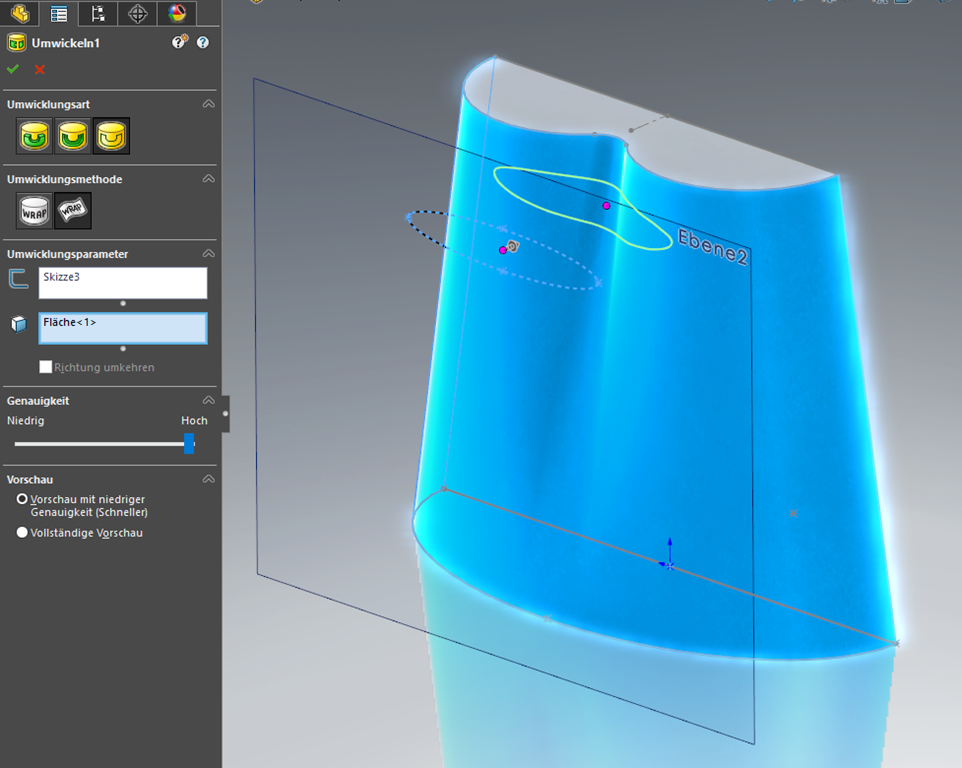

Umwickeln auf beliebigen Flächen:

Bisher war das Feature “Umwickeln” nur auf zylindrischen Flächen anwendbar. Mit der Version 2017 ist das Feature auch auf Freiformflächen zu verwenden. Für manchen Designer ein wertvoller Zeitgewinn Winking smile




3D Interconnect:

3D Interconnect ersetzt die aktuellen Übersetzungsfunktionen von SOLIDWORKS durch
eine neue Technologie und neue Workflows zum Arbeiten mit nativen CAD-Daten von
Drittanbietern in SOLIDWORKS 2017.

Folgende CAD Formate sind mit 3D Interconnect direkt einlesbar:

  • Catia
  • Inventor
  • PTC
  • Solid Edge
  • NX

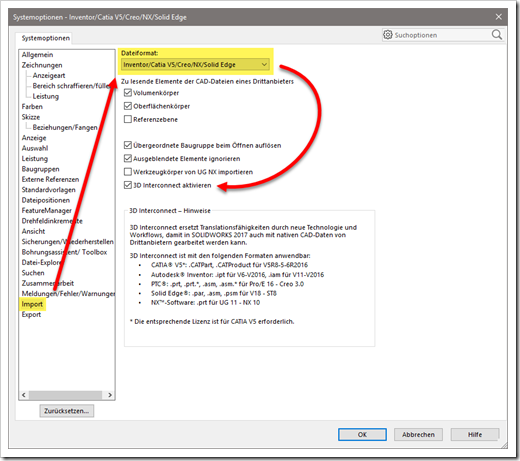

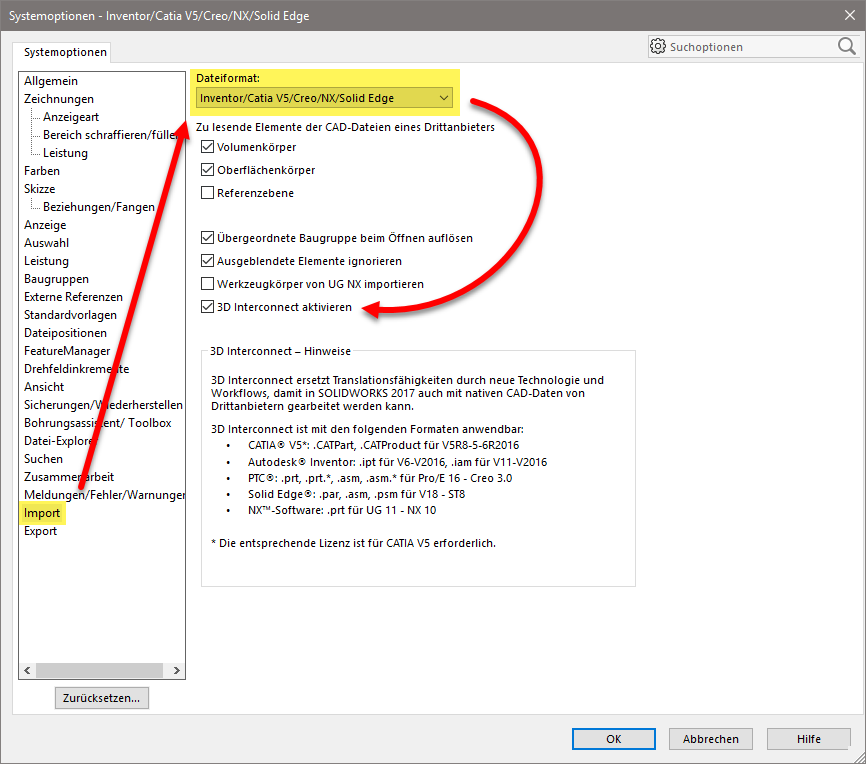

Um 3D Interconnect zu aktivieren setzen Sie bitte folgenden Haken in den Systemoptionen:




Das waren wieder ein paar Neuerungen in SOLIDWORKS 2017. Ich hoffe der Beitrag hat Ihnen gefallen und Sie schauen bald wieder mal vorbei.

Ihr Thomas Fochler von SOLIDWORKS-Tipps!

What`s new in SOLIDWORKS 2017 – Teil 1

Veröffentlicht am von
1

Hallo liebe SOLIDWORKS-Gemeinde,

in den nächsten Wochen habe ich mir vorgenommen Ihnen einige Neuerungen in SOLIDWORKS 2017 zu zeigen. Anfangen will ich heute mit der Benutzeroberfläche und der Skizzierumgebung.

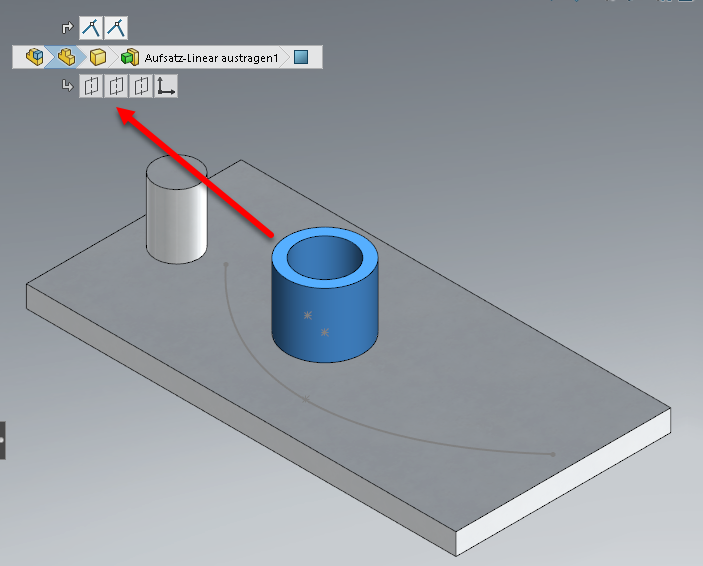

Erweiterung der “Breadcrumps”:

In einer der letzten SOLIDWORKS Versionen wurden die sogenannten “Breadcrumps” eingeführt. Diese wurden in der Version 2017 wieder etwas erweitert. Klickt man auf einen Hauptlink (Teil, Unterbaugruppe oder Hauptbaugruppe) so werden Verknüpfungen und Referenzebenen zu diesem Objekt eingeblendet. Fehlerhafte Verknüpfungen werden markiert und der Unterdrückungsstatus von Elementen ist ebenfalls ersichtlich. So kann in komplexen Baugruppen schnell und effektiv gearbeitet werden, ohne im Featurebaum auf die Suche nach den richtigen Elementen gehen zu müssen. Breadcrumps – eines meiner Highlights in den letzten Versionen!




Schattierte Skizzenkonturen:

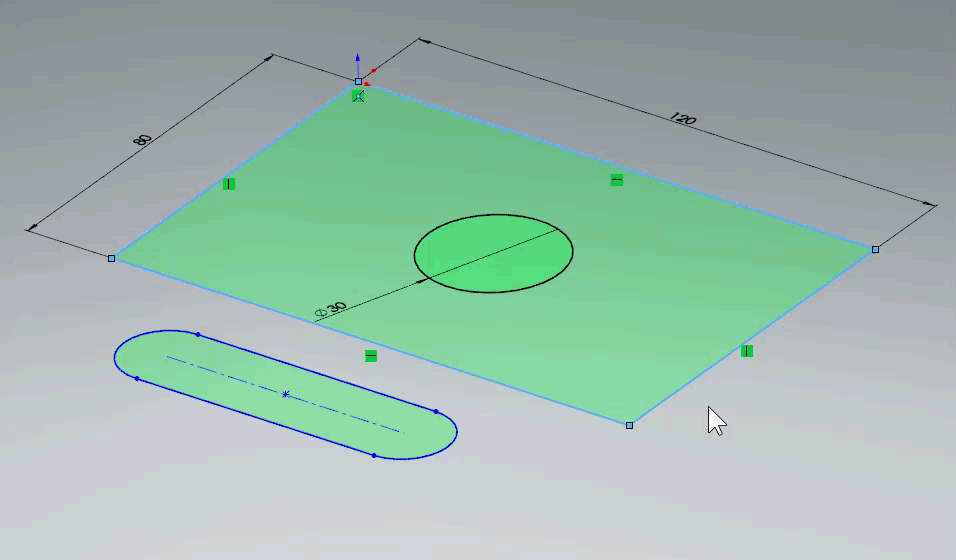

Mit den schattierten Skizzenkonturen ist es beim Skizzieren recht einfach, geschlossene Bereiche für Austragefeatures zu erkennen. Ineinander liegende Konturen sind ebenfalls farblich gut zu erkennen. Die schattierten Bereiche können mit dem Cursor auch angeklickt und verschoben werden, bzw. für Features vorselektiert werden. Dies zeige ich in dieser kleinen Animation:

13-03-_2017_18-47-12

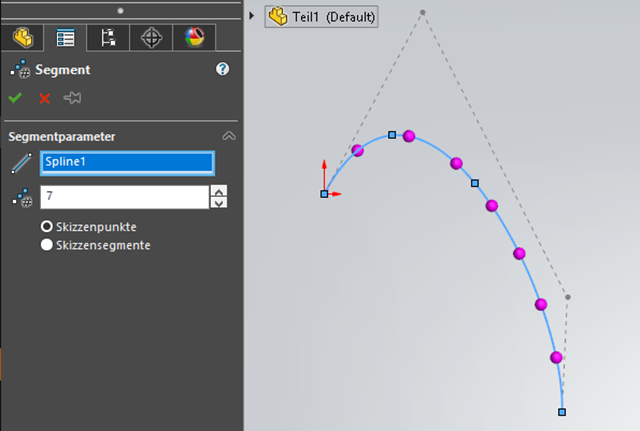

Segment-Werkzeug:

Das Segment-Werkzeug wurde erweitert. Das gleichmäßige Aufteilen war bisher nur für Linien und Kreisbögen möglich. Diese Funktionalität wurde auf Splines, Parabeln, Ellipsen, partielle Ellipsen und konische Elemente erweitert.

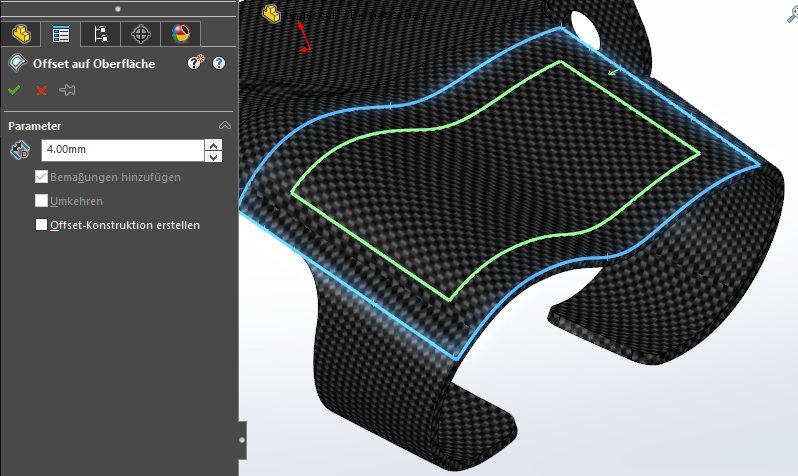

Offset von Flächenumrissen auf Oberflächen:

Diese Funktion ermöglicht das schnelle Erstellen von Konturen, um Bereiche an Kanten zu Trimmen (bei Oberflächen) oder auch mit einem Schnittfeature zu bearbeiten (bei Volumenkörpern). Durch die entfernte Geometrie entsteht ein Bereich, welcher mit einem sauberen Übergang geschlossen werden kann. SOLIDWORKS User mit komplexen Oberflächenmodellen werden diese Funktion lieben.




Das soll es erst einmal gewesen sein. In den nächsten Wochen kommen neue Beiträge über die Neuerungen in SOLIDWORKS 2017. Ich hoffe Ihnen hat der Beitrag gefallen und Sie schauen bald mal wieder vorbei!

Ihr Thomas Fochler von SOLIDWORKS-Tipps!
