Hallo liebe SOLIDWORKS Gemeinde,
heute stelle ich Ihnen fünf weitere Punkte aus unserer Auswahl der Neuerungen in SOLIDWORKS 2015 vor. Es sind tolle Funktionen dabei, schauen Sie einfach den Beitrag an!
11. Feature „Fläche verschieben“ mit vielen neuen Funktionen
Eine Fläche kann mit einer Triade verschoben werden, welche ebenfalls gleich einen Eingabeparameter zum direkten Eingeben von genauen Werten mitbringt.
Das „Fläche verschieben“ – Feature bringt neue Endbedingungen ähnlich dem normalen linearen Austragen mit.
Mehrere Volumenkörper können auf einmal editiert werden.
12. Das Abspalten – Feature funktioniert gleichzeitig auf Flächen – und Volumenkörper
Es ist nun möglich Volumenkörper sowie Oberflächenkörper in einem Arbeitsgang abzuspalten.

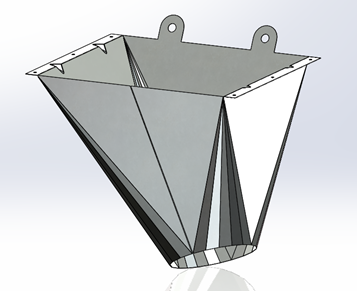

13. Ausgeformte Biegung mit nicht parallelen Profilen
In bisherigen Versionen mussten die verwendeten Profile parallel sein, sonst funktionierte der Befehl nicht. In vielen Fällen braucht man aber nicht parallele Anschlüsse bei solchen Blechübergängen. Um dem Blechfertiger und den Konstrukteuren hier das Leben zu erleichtern hat SOLIDWORKS diese Funktion erweitert.
14. Verbesserte Funktion für Knotenbleche, Endkappen und Schweißnähte
Knotenbleche funktionieren nun auch an Stellen wo ein Radius die Flächen der Rohre trennt. Zwischen zylindrischen Rohren, oder zylindrischen und rechteckigen Rohren kann nun ein Knotenblech angebracht werden.
Die Erstellung von Schweißnähten wurde verbessert. Sehen Sie dazu bitte das Video an.
Bei den Endkappen gibt es nun eine neue Variante um innenliegende Kappen zu erstellen.

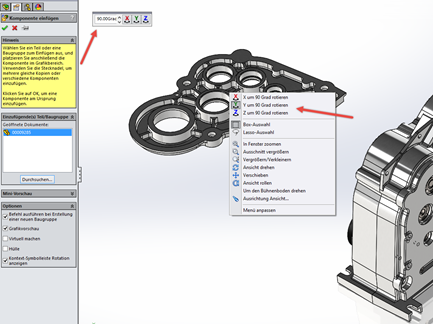

15. Mit Triade verdrehen während des Einfügens neuer Komponenten in eine Baugruppe
Beim Einfügen von Komponenten in eine Baugruppe war das Ausrichten dieser nicht immer einfach. Oft musste die Baugruppe gedreht werden um Teile zu platzieren, oder die Teile mussten später mit Verknüpfungen recht umständlich ausgerichtet werden. Mit dem Verschieben mit der Triade ist dies kein Problem mehr und die Arbeit geht schneller voran!
Ihr Thomas Fochler von SOLIDWORKS-Tipps.
